Qtech-417警用裝備純聚脲防護材料
產(chǎn)品簡介
Qtech-417警用裝備純聚脲防護材料是由A組份為端NCO基團的半預(yù)聚體，B組份由端氨基聚醚、胺類擴鏈劑和助劑等組成的雙組份彈性體材料。Qtech-417可單獨使用或結(jié)合其他材料用于警用頭盔、護甲、防彈衣表面，形成不同厚度的堅硬涂膜，并可以應(yīng)用于各種場合以及處理合適的基材。Qtech-417對潮氣和濕度不敏感，可在惡劣的環(huán)境條件下應(yīng)用，具有優(yōu)異的裝飾和防護效果。
性能特點
★固化速度快，立面、頂面連續(xù)噴涂不流掛；
★優(yōu)良的物理性能，對各類基材均具有良好的附著力；
★具有超高強度、硬度以及高彈性；
★對濕氣、溫度不敏感，熱穩(wěn)定性好；
★100%固含量、無VOC、無污染、對環(huán)境友好；
★具有優(yōu)良的防撞擊、防摩擦和耐磨性能；
★耐候性好、不粉化、不失色；
★涂層無接縫，外表光順，立體感強。
應(yīng)用范圍

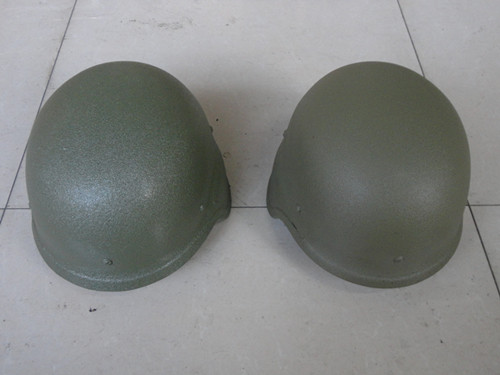

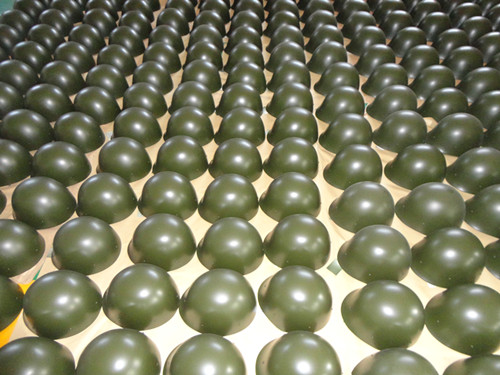

Qtech-417警用裝備純聚脲防護材料具有極快的反應(yīng)速度，一次噴涂厚度可達到要求，涂層外觀均勻、美觀，可廣泛應(yīng)用于警用頭盔、護甲、防彈衣、防彈布等需要防護的基材表面，起到裝飾、耐磨、防撞、減振、提高耐久性等作用。
主要性能指標(biāo)
固含量/% |
100 |
凝膠時間/s |
15 |
拉伸強度/ MPa |
20 |
斷裂伸長率/% |
380 |
撕裂強度/(N/mm) |
80 |
硬度/邵A |
88 |
耐磨性/(阿克隆法,cm3 /1.61km) |
≤0.36 |
摩擦系數(shù) |
0.75～0.85 |
附著力/(拉開法,MPa) |
≥ 5.5 |
閃點/℃ |
>200 |
混合比/(體積) |
1:1 |
耐沖擊性/(落錘高度100cm) |
無裂紋、皺紋及剝落現(xiàn)象 |
顏色 |
可根據(jù)用戶要求調(diào)制 |
密度/(g/cm3) |
0.95～1.05 |
干燥時間(25±2℃):1分鐘之內(nèi)表干，10分鐘即可達到步行強度。
厚度：0.5mm以上（視用戶要求而定）。
涂裝間隔：最短，時間不限；最長，不超過6小時。
基材處理
基材表面應(yīng)平整，無灰塵、油漬等缺陷，如有缺陷應(yīng)進行修補，達到要求后方可噴涂。。
涂裝方法
施工時必須使用青島沙木國際貿(mào)易有限公司指定的高溫、高壓撞擊混合設(shè)備。使用未經(jīng)我們驗證可行的設(shè)備施工帶來的損失，后果自負。
如表面需要進行消光處理，可咨詢我公司技術(shù)人員，使用配套的表面處理系統(tǒng)。
包裝規(guī)格
A組分：220公斤/桶。
B組分：200公斤/桶。（也可根據(jù)用戶要求更換包裝）
貯存和運輸
本產(chǎn)品應(yīng)貯存在陰涼、通風(fēng)、干燥的庫房中，嚴禁雨淋、日曬、隔絕火源、遠離熱源，貯存溫度應(yīng)為15～40℃。
本產(chǎn)品在不打開原包裝的情況下，貯存期自生產(chǎn)之日起為12個月，超過貯存期可按本產(chǎn)品標(biāo)準(zhǔn)規(guī)定的項目進行檢驗，若符合技術(shù)要求仍可使用。
本產(chǎn)品不含有機溶劑，運輸時可按非危險品運輸。運輸時，應(yīng)嚴禁雨淋、日曬，并應(yīng)符合運輸部門的有關(guān)規(guī)定。
勞動保護措施
在使用本產(chǎn)品的過程中，必須穿工作服、戴護目鏡、手套、防毒面具等勞保用品。
注意事項
1. 施工時基材溫度應(yīng)高于露點3℃以上。
2. 施工前將B組份充分攪拌至完全均勻。
3. A組份未用完的涂料應(yīng)充氮后密封保存。
4. 該體系為100%固含量，嚴禁加入任何稀釋劑。
5. 在密閉空間施工時，應(yīng)保證良好的通風(fēng)。
6. 此說明書是我們試驗和經(jīng)驗的積累，詳細施工細則可參考青島沙木國際貿(mào)易有限公司聚脲技術(shù)規(guī)程或登陸
yueos.cn、中國聚脲技術(shù)網(wǎng)（
www.polyurea.cn）以及咨詢青島理工大學(xué)功能材料研究所。
7. 隨著產(chǎn)品的不斷改進，產(chǎn)品性能參數(shù)可能會有所改變，請保持聯(lián)系。
我們的技術(shù)不斷進步，如有更新恕不另行通知，最新技術(shù)指標(biāo)請瀏覽公司網(wǎng)站或與本公司聯(lián)系。
