產(chǎn)品簡介
Qtech-202鋼結(jié)構(gòu)超重防腐材料是由A組份為端NCO基團的半預聚體，B組份由端氨基聚醚、胺類擴鏈劑和助劑等組成的雙組份彈性體材料。Qtech-202可單獨使用或結(jié)合其他材料用作鋼結(jié)構(gòu)表面防腐涂層、襯里等。Qtech-202具有卓越的防腐性能，可形成不同厚度的堅硬涂膜，并可以應用于處理合適的金屬基材。Qtech-202對潮氣和濕度不敏感，可在惡劣的環(huán)境條件下應用。
性能特點
★ 固化速度快，立面、頂面連續(xù)噴涂不流掛。
★優(yōu)良的物理性能，對金屬基材具有良好的附著力。
★對濕氣、溫度不敏感，熱穩(wěn)定性好。
★100%固含量、無VOC、無污染、對環(huán)境友好。
★具有優(yōu)良的耐高溫、耐腐蝕性能。
★金屬基材通過打磨或噴砂Sa2.5以上均可達到施工要求。
★可手工造粒，獲得“麻面”效果，美觀、防反光。
應用范圍
Qtech-202鋼結(jié)構(gòu)超重防腐材料具有極快的反應速度，一次噴涂厚度范圍方便可調(diào)，涂層外觀均勻、美觀，具有優(yōu)異的附著力?？蓮V泛應用于鋼結(jié)構(gòu)廠房、化工儲罐；還可以應用于油罐、輸油管道、輸氣管道等防腐處理。并可應用于電力或化工行業(yè)鋼結(jié)構(gòu)設施的內(nèi)外壁有耐高溫、重防腐要求的涂層防護。
主要性能指標
固含量/100% |
100 |
凝膠時間/s |
10 |
拉伸強度/ MPa |
≥20 |
斷裂伸長率/% |
≥150 |
硬度/邵D |
≥50 |
耐介質(zhì)性 |
良好 |
摩擦系數(shù) |
0.85~0.96 |
附著力/(拉開法，MPa) |
≥3.0 |
閃點/℃ |
>100 |
混合比/(體積) |
1:1 |
顏色 |
可根據(jù)用戶要求調(diào)制 |
密度/(g/cm3) |
0.95~1.05 |
干燥時間(25±2℃):1分鐘之內(nèi)表干，10分鐘即可達到步行強度。
厚度：2～3mm（視用戶要求而定）。
涂裝間隔：最短，時間不限；最長，不超過6小時。
基材處理
金屬基材應噴砂至2.5Sa級，并涂裝防銹底漆，每道施工進行前，都應保證基材表面清潔、無油污、灰塵等雜質(zhì)。

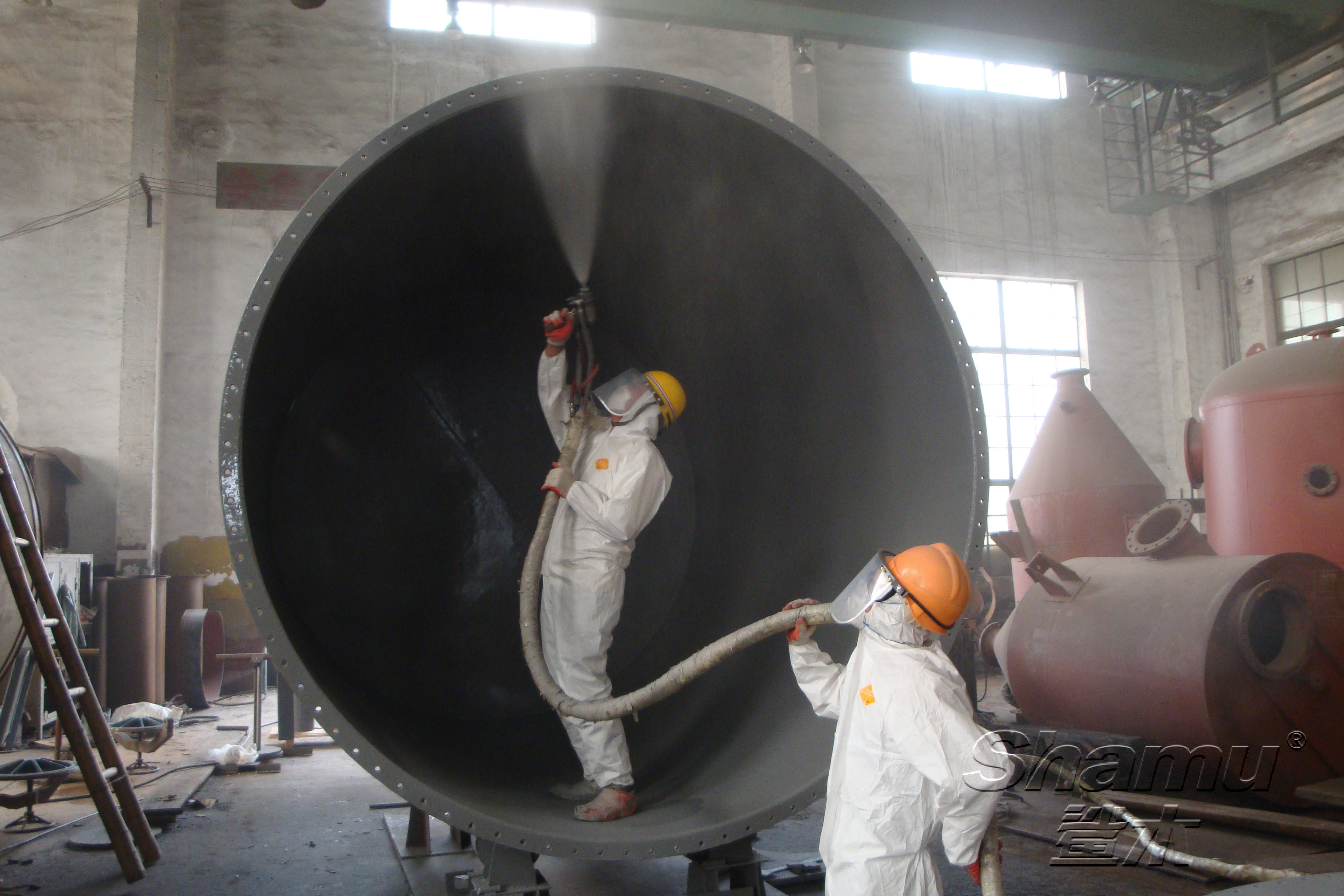

涂裝方法
施工時必須使用青島沙木國際貿(mào)易有限公司指定的高溫、高壓撞擊混合設備。使用未經(jīng)我們驗證可行的設備施工帶來的損失，后果自負。
包裝規(guī)格
A組分：220公斤/桶。
B組分：200公斤/桶。（也可根據(jù)用戶要求更換包裝）
貯存和運輸
本產(chǎn)品應貯存在陰涼、通風、干燥的庫房中，嚴禁雨淋、日曬、隔絕火源、遠離熱源，貯存溫度應為15～40℃。
本產(chǎn)品在不打開原包裝的情況下，貯存期自生產(chǎn)之日起為12個月，超過貯存期可按本產(chǎn)品標準規(guī)定的項目進行檢驗，若符合技術(shù)要求仍可使用。
本產(chǎn)品不含有機溶劑，運輸時可按非危險品運輸。運輸時，應嚴禁雨淋、日曬，并應符合運輸部門的有關(guān)規(guī)定。
勞動保護措施
在使用本產(chǎn)品的過程中，必須穿工作服、戴護目鏡、手套、防毒面具等勞保用品。
注意事項
1. 施工時基材溫度應高于露點3℃以上。
2. 施工前將B組份充分攪拌至完全均勻。
3. A組份未用完的涂料應充氮后密封保存。
4. 該體系為100%固含量，嚴禁加入任何稀釋劑。
5. 在密閉空間施工時，應保證良好的通風。
6. 此說明書是我們試驗和經(jīng)驗的積累，詳細施工細則可參考青島沙木國際貿(mào)易有限公司聚脲技術(shù)規(guī)程或登陸
yueos.cn、中國聚脲技術(shù)網(wǎng)（
www.polyurea.cn）以及咨詢青島理工大學功能材料研究所。
7. 隨著產(chǎn)品的不斷改進，產(chǎn)品性能參數(shù)可能會有所改變，請保持聯(lián)系。
我們的技術(shù)不斷進步，如有更新恕不另行通知，最新技術(shù)指標請瀏覽公司網(wǎng)站或與本公司聯(lián)系。
Qtech-202 鋼結(jié)構(gòu)重防腐聚脲材料.pdf
